本期，小編詳細解析一下地基檢測部的建筑基樁自平衡荷載箱檢測。
一、首先了解一下建筑基樁自平衡荷載箱檢測的試驗依據
建筑基樁自平衡法靜載試驗技術依據相關的樁基檢測規范和標準，通過在樁內埋設特制的自平衡荷載箱，對樁體進行加載測試，以獲取樁基承載力等關鍵數據。
圖片
二、接著看一下建筑基樁自平衡荷載箱檢測的前期準備
1. 荷載箱的安裝必須嚴格按照規定流程操作，部分工作需檢測方和施工方密切配合。
2. 確?，F(xiàn)場設備、材料齊全，如 25 噸以上吊車、電焊機、注漿管、混凝土、鋼筋等。
3. 保證檢測現場的環境條件，如搭設基準梁、基準樁、帳篷，準備穩定電源等。
三、再了解一下建筑基樁自平衡荷載箱檢測需要的儀器設備
1. 自平衡荷載箱及加壓泵，用于對樁體施加荷載。
2. 位移檢測裝置（位移桿、位移護管等），用于測量樁體位移。
3. 應力檢測設備，用于獲取樁體應力數據。
4. 吊車，用于吊運荷載箱和鋼筋籠。
5. 電焊機，用于焊接相關部件。
6. 配電箱，為檢測設備提供穩定電源。
7. 振動棒，用于振搗混凝土。
四、看一下建筑基樁自平衡荷載箱檢測的精度要求
1. 位移檢測精度應滿足相關規范要求，位移桿外徑應≥16mm，壁厚≥1.5mm，位移護管外徑應≥25mm，壁厚≥2.0mm，連接完成后耐壓強度≥2MPa。
2. 油管接頭扭矩應控制在 25～35N·m，以確保連接的密封性和穩定性。
五、建筑基樁自平衡荷載箱檢測的檢測步驟
1. 荷載箱及相關附件運抵現場
- 卸車時輕搬輕放，防止磕碰損壞管線。
- 按照裝箱單清點貨物，如有丟失及時聯系廠家。
- 存放時做好防雨防塵措施。
2. 組合式荷載箱上下導流體預澆混凝土
- 將荷載箱導流體朝上放置在平整地面，保護好位移管線。
- 先灌注下導流體，再灌注上部導流體，灌注上部導流體時先拖出油管。
- 用振動棒將灌入的混凝土充分搗實，采用強度不低于樁身混凝土強度的商品混凝土。
- 灌注完成 10 小時內不得移動荷載箱，待一面混凝土凝固后用吊車翻轉澆筑另一面。
3. 組合式荷載箱與鋼筋籠焊接

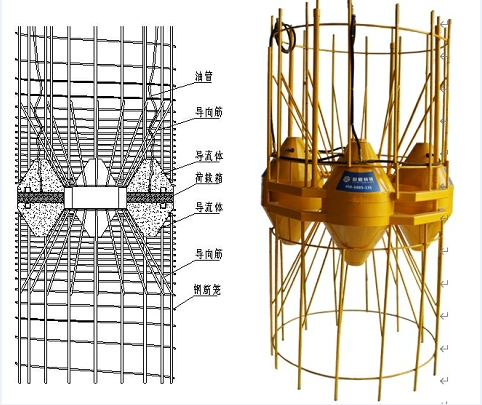

組合式荷載箱焊接結構示意圖
- 在荷載箱上下各焊接一個箍筋，箍筋外徑應和鋼筋籠內徑一致。
- 荷載箱上下鋼筋籠主筋分別與上下箍筋焊接，保證鋼筋籠與荷載箱垂直，偏心度控制在 5 度以內。
- 焊接上下喇叭筋，喇叭筋一端與荷載箱導管孔邊緣焊接，另一端與鋼筋籠焊接，夾角大于 60°，數量不小于鋼筋籠主筋數，間距小于混凝土導管口徑。
- 布置位移管線及油管，位移管根據孔深設計長度連接至地面，油管預先盤好待下鋼筋籠時展開綁扎。
- 對荷載箱上下各 2 米范圍內的鋼筋籠橫向箍筋進行加密處理，間距小于 10cm。
4. 下放鋼筋籠及灌注樁身混凝土
- 用兩個吊鉤起吊有荷載箱的鋼筋籠，防止荷載箱受彎。
- 下籠過程中綁扎位移管線和油管，位移管線每隔0.5 米、油管每隔 1 米用扎絲綁扎。采用位移拉索時在鋼筋籠外側添加 4 根主筋引導。樁頂標高低于地面時放置簡易鋼筋籠引導保護管線。
- 導管通過荷載箱到達樁端澆搗混凝土，混凝土接近荷載箱時放慢拔導管速度，荷載箱上部混凝土高度大于 2.5m 時導管底端方可拔過荷載箱，澆混凝土至設計樁頂。荷載箱下部混凝土坍落度宜大于200mm。
5. 樁頭管線保護
- 鋼筋籠下放完畢到具備檢測期間，在樁頭做好警示標記，保護油管及位移管，防止水泥漿漏入。
六、******看一下建筑基樁自平衡荷載箱檢測結果處理

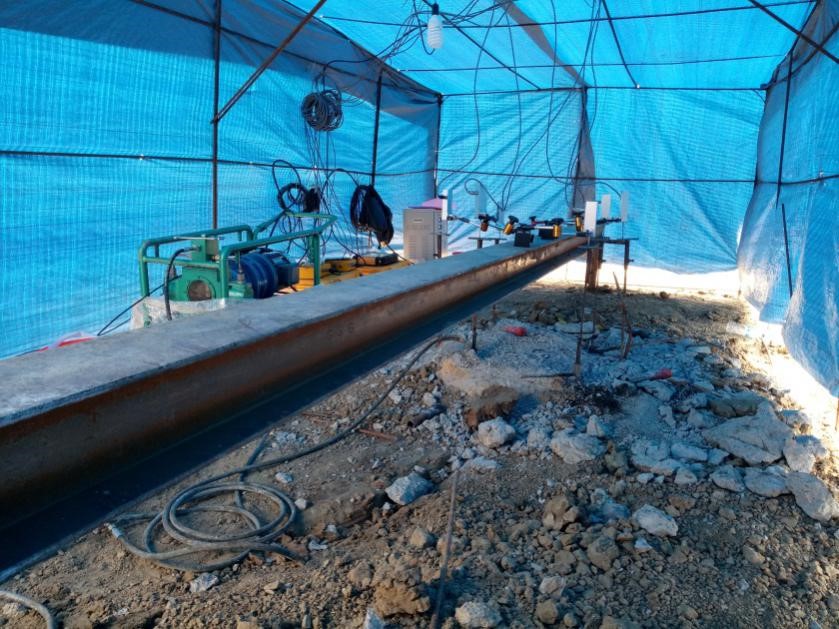

檢測現場
通過對加載力與位移、應力等參數之間關系的計算和分析，獲得樁基承載力等數據。對測試結果進行整理和評估，判斷樁基是否滿足設計要求，為工程設計和施工提供可靠依據。
例如，長春地鐵5號線、6號線、7號線工程，新大·光谷國際廣場等重點項目的工程樁中應用自平衡法進行承載力檢測，均取得了良好的效果，為項目的順利推進提供了有力的技術支持。
