地質雷達檢測系統適用于道路病害調查，道路結構層分層厚度，地下埋設物位置，市政設施及管線位置，隧道超前地質預報，隧道襯砌質量檢測，地鐵盾構隧道管片背后注漿密實情況。
一、首先了解一下地質雷達工作的環境要求和基本工作模式
1.環境要求：溫度-20～50℃，避免在積水或積雪時進行，遠離強電磁干擾。
2.基本工作模式：反射（常規反射，速度探測）和透射（層析成像)。
二、來看看地質雷達的檢測原理：
地質雷達是采用電磁波探測的一種技術，發射天線和接收天線緊靠地面,發射天線發射的電磁波傳入物體，電磁波在傳播過程中遇到介質的電性分界面后便發生反射或折射，反射回物體表面的電磁波被接收天線所接收。
不同介質的密度、電導率、磁化率和介電常數不同，形成電性界面，而介電常數的差異則是電磁波在物體傳播過程中發生反射的條件。根據回波信號的特征及其傳播時間便可判斷電性界面的形態和埋深。

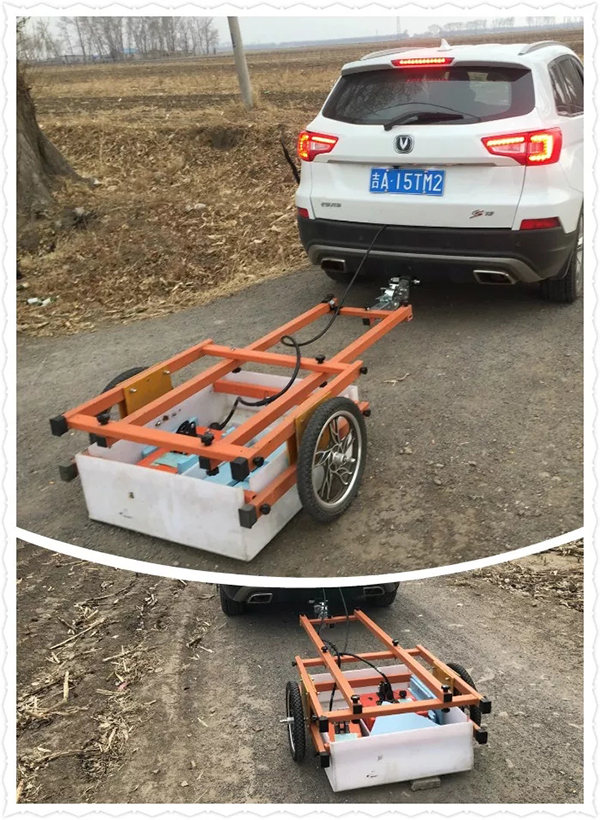

三、地質雷達檢測車的設計背景：
地質雷達現場檢測時，因天線為地面耦合天線，天線完全接地時，磨損較大且容易造成天線損壞，天線成本較高，根據天線性質，現場檢測時離地間隙不能超過2cm，且采集數據時，需要采用距離傳感模式，為了提升檢測速度，實現現場檢測規范化、標準化，提高檢測數據的準確性，保證天線現場檢測不被損壞，便設計制造了地質雷達檢測車。
四、地質雷達車的設備創新：
地質雷達車的車體材料POM棒強度、剛度高，彈性好，減磨耐磨性好，其力學性能優異，較高機械強度和剛性，******的疲勞強度，環境抵抗性、耐有機溶劑性佳，耐反覆沖擊性強，良好的電氣性質。地質雷達系統檢測車經過現場實際測試，并將創新前和創新后的地質雷達檢測數據做了對比，檢測數據基本無變化，檢測效率達到10-30Km/h，實現了現場檢測規范化、標準化，并有效保證了天線檢測時不被損壞，延長了天線的壽命，減少了人力投入，提高了檢測效率，達到了降本增效的目的。
經過檢測人員的創新，將傳統的RTK坐標定位與地質雷達檢測進行整合，將RTK坐標數據輸入到雷達主機，使雷達檢測的同時能夠快速、實時為檢測系統定位，提供目標、雷達和運載平臺的空間位置及檢測時的運行軌跡，******定位每個檢測點的坐標，達到更******的檢測與定位。
五、目前使用的主要儀器設備：

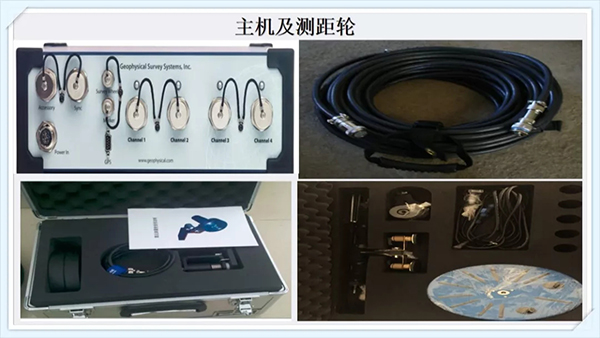

1.美國勞雷地質雷達采集系統：
由天線、控制主機、筆記本電腦、測距輪、RTK（Real -Time Kinematic，實時動態）、數據傳輸線、蓄電池、地質雷達檢測車。
特點：多通道主機,可同時連接多根探頭,獨立工作,互不影響，與廠家所有頻率的天線兼容，適用于車載高速測量,***快速度可達142公里/小時，支持交流(AC)或者直流(DC)電源工作，內部數據存儲量4通道為500GB,內置GPS數據記錄器，數據實時采集、實時顯示、實時處理，中文版采集軟件。
2.英國雷迪地下管線探測儀：
由發射機、接收機、接地棒、磁吸、連接線組成。
特點：響應速度更快、準確性高、可靠性更強，RD8100PXL配合Tx-10發射機，可以輕松解決5米以內的金屬材質管線探測，或者結合不同深度的管道有源探頭和推桿，對地下非金屬的雨水管道和排水管道進行準確探測，是地下管線普查和詳查必備的地下管線探測儀。
六、目前已經完成項目：
農安縣實施******新增千億斤糧食產能規劃田間工程建設項目209公里。
